Sandpaper tal-alumina taż-żirkonja fil-qasam tal-ipproċessar tal-metall
May 26, 2025
Ħalli messaġġ

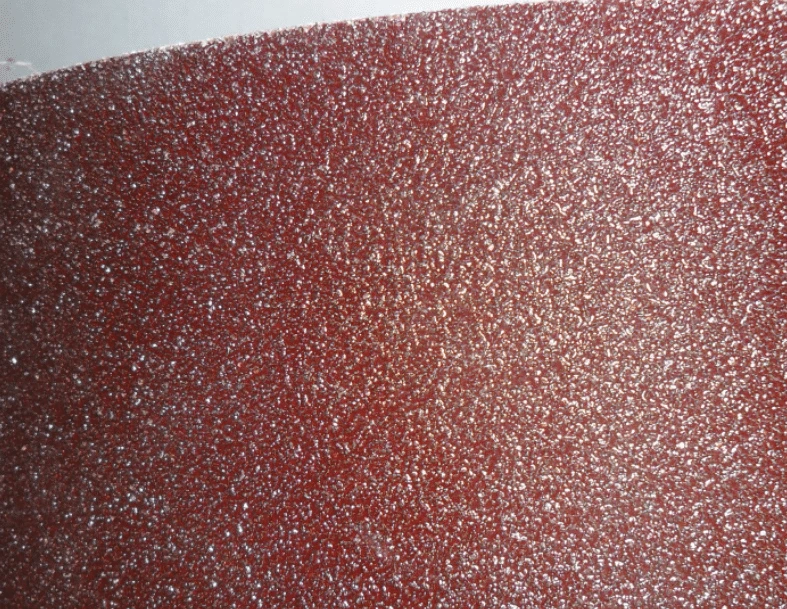

Sandpaper tal-alumina taż-żirkonja huwa għodda għolja ta 'tħin ta' prestazzjoni - bi alumina mwebbsa taż-żirkonja (ZTA) bħala l-brix. Jgħaqqad ebusija għolja u ebusija, u huwa adattat għal tħin mhux maħdum għal metalli, ligi, boskijiet iebsin u materjali oħra. Il-ħbub li joborxu tiegħu huma osservati ma 'sottostrat flessibbli permezz ta' proċess speċjali, li fih reżistenza qawwija għall-ilbies u ħajja twila ta 'servizz. Jista 'jiflaħ għoli - tħin tat-tagħbija mingħajr stakkament faċli, li jsaħħaħ b'mod sinifikanti l-effiċjenza tal-ipproċessar u l-finitura tal-wiċċ. Użat ħafna fil-manifattura tal-karozzi, l-ajruspazju, il-makkinarju ta 'preċiżjoni u oqsma oħra, huwa partikolarment adattat għall-ipproċessar diffiċli - sa - materjali tal-magna bħal liga tal-istainless steel u titanium, li tissodisfa r-rekwiżiti tal-livell industrijali - għal tħin effiċjenti u stabbli. Hija alternattiva aġġornata għal sandpaper tradizzjonali.
I. Traċċar storiku ta 'sandpaper taż-żirkonja
It-twelid ta 'sandpaper ta' l-alumina taż-żirkonja mmarka pass importanti fir-rivoluzzjoni tat-teknoloġija li joborxu tas-seklu 20.
Fl-1963, Excello Co. ta 'l-Istati Uniti l-ewwel sintetizza Abrasiva ta' l-alumina ta 'Zirconia, li biddlet kompletament il-pajsaġġ ta' tħin tqil -. Sandpaper tradizzjonali tal-ossidu tal-aluminju ħafna drabi ffaċċja kwistjonijiet bħal nuqqas ta 'abrasiv u ħajja qasira tas-servizz meta tkun qed tipproċessa metalli ta' ebusija għolja -. Madankollu, l-alumina taż-żirkonja, bl-istruttura ewtettika unika tagħha, indirizzat b'suċċess dawn il-punti ta 'uġigħ.
Fl-1972, il-Kumpanija Norton ta 'l-Istati Uniti ta' l-alumina ta 'żirkonja kummerċjalizzata u nediet l-ewwel ċinturin li joborxu l-alumina taż-żirkonja, li mmarkat id-dħul ta' teknoloġija tat-tħin taċ-ċinturin li joborxu fid- "dazju tqila -} u tħin qawwi". Din it-teknoloġija kellha impatt profond fuq industriji tqal bħall-aerospazjali u l-manifattura tal-karozzi. Pereżempju, fl-ipproċessar ta 'partijiet tal-liga tat-titanju għall-inġenji tal-ajru tal-passiġġieri Boeing 747, iż-żirkonja tal-alumina sandpaper żiedet l-effiċjenza tat-tħin b'40% u naqqset il-frekwenza tas-sostituzzjoni tas-sandpaper b'60%, li kkontribwixxiet direttament għal tnaqqis sinifikanti fl-ispejjeż tal-manifattura tal-inġenji tal-ajru.
II. Xjenza tal-Materjali, Propjetajiet ta 'Struttura Eutettika
L-essenza kimika ta 'l-alumina taż-żirkonja hija kompost ewtettiku ta' ossidu tal-aluminju (Al₂o₃) u ossidu taż-żirkonju (Zro₂). Permezz ta 'temperatura għolja - f'forn elettriku' l fuq minn 2000 grad, iż-żewġ ossidi jiffurmaw struttura minsuġa tal-fażi tal-kristall - al₂o₃ u l-fażi sekondarja tal-kristall taż-żirkon (Zro₂). Din l-istruttura tagħti l-alumina taż-żirkonja bi tliet vantaġġi ewlenin:
Karatteristiċi ta 'ebusija gradjent: Skond il-kontenut Zro₂ (10% - 40%), l-alumina taż-żirkonja tista 'tiġi kklassifikata f'serje baxxa, medja u għolja taż-żirkonja. Dejta sperimentali turi li ZA40 (b'kontenut ta '40% ZRO₂) jikseb volum ta 'tħin ta' 18.53g meta tħin ħadid fondut li jista 'jinħadem, li huwa tliet darbiet dak ta' sandpaper tal-alumina pura.
Tebbuħ mikroskopiku tal-ksur: L-ebusija tal-frattura ta 'l-alumina taż-żirkonja tilħaq 5.2 MPa · m¹ / ₂, li taqbeż bil-kbir dik ta' l-alumina bajda (3.8 MPa · m¹ / ₂). Dan ifisser li taħt l-impatt tat-tħin, il-ħbub tal-alumina taż-żirkonja jiffurmaw mikro - netwerk crack, kontinwament jesponu truf tal-qtugħ ġodda u jżommu tħin effiċjenti.
Stabbiltà termali: Il-konduttività termali ta 'l-alumina taż-żirkonja hija 0.2718 cal / cm² · Sec · grad, u tista' żżomm l-istabbiltà strutturali f'temperatura għolja ta '1000 grad. Din il-karatteristika tagħmilha li joborxu ideali għal diffiċli - għal - materjali tal-magna bħal Nickel - ligi bbażati u ligi tat-titanju.
Iii. Proċess ta 'manifattura
1. Purifikazzjoni tal-materja prima: Agħżel High - Sand taż-Żirkon ta 'Kwalità (Zrsio₄) u Kokk tal-Petrolju, u jippurifika ż-żirkonju permezz ta' tnaqqis termali tal-karbonju f'forn elettriku ta 'ark ta' 2000 grad, li jneħħi l-impuritajiet Sio₂.
2. Tidwib ewtettiku: Ħallat Zro₂ purifikat ma 'trab tal-alumina industrijali, żid Tio₂, Cr₂o₃ u addittivi oħra, u iffurmaw korrundum - ossidu taż-żirkonju ewtettiku f'forn elettriku tal-ark.

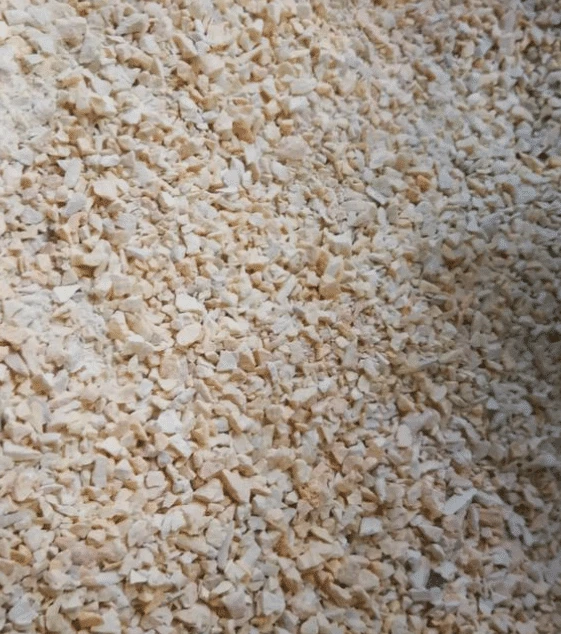

3. Tgħaffiġ u skrining: Kessaħ il-blokki taż-żirkon tal-kurundum, imbagħad tfarrakhom bi crusher tax-xedaq u mitħna Raymond, u skrinjahom permezz ta 'sistema ta' klassifikazzjoni idrawlika biex tikseb daqsijiet differenti ta 'partikuli (F36-F2000).
4. Implantazzjoni tar-ramel elettrostatiku: Uża kamp elettrostatiku ta 'vultaġġ għoli - (5-10 kV / cm) biex tqassam indaqs il-partiċelli tal-kurundju taż-żirkon iċċarġjat f'saff wieħed, bl-ispazjar tal-partiċelli tar-ramel ikkontrollat f'0.1-0.3 mm biex jiżgura tħin uniformi.
5. It-tqaddid tar-reżina: Wara l-kisi b'rabta tar-reżina fenolika, is-sandpaper huwa moħmi f'180 grad biex ifejjaq kompletament ir-reżina, u jikseb forza ta 'azjenda ta' 8.5 N / mm² għall-brix.
6. Post - trattament: Ipproċessa s-sandpaper f'rombli, folji jew forom irregolari billi tuża Ultra - Tagħmir ta 'qtugħ ta' preċiżjoni biex jissodisfa rekwiżiti ta 'tħin differenti.
Iv. Propjetajiet fiżiċi
Test tal-ebusija: Ebusija tal-MOHS 9.0, ebusija knoop 1450-2000 kg / mm², li kapaċi taqta 'ligi iebsa b'ebusija ta' aktar minn HRC50.
Test tar-reżistenza għall-brix: Fit-tester tal-brix ML-10, il-volum tal-ilbies ta 'sandpaper tal-alumina taż-żirkonja kien biss 60% ta' dak ta 'sandpaper tas-silikon karbur, u l-ħajja tas-servizz tagħha ġiet estiża bi 2.5 darbiet.
Self - Osservazzjoni ta 'sann: Permezz ta 'osservazzjoni ta' mikroskopija elettronika (SEM), partiċelli ta 'l-alumina taż-żirkonja pproduċew kontinwament truf ġodda tal-qtugħ waqt it-tħin, billi żżomm il-ħruxija tal-wiċċ ta' RA0.4 μM.
Test tar-reżistenza għall-impatt: Taħt l-enerġija ta 'l-impatt 1J, sandpaper ta' l-alumina ta 'Zirconia żamm 95% tal-prestazzjoni oriġinali tiegħu tal-qtugħ, filwaqt li sandpaper tal-alumina taċ-ċeramika żamm biss 78%.
V. Xenarji ta 'Applikazzjoni
Aerospazjali: Għall-ipproċessar ta 'inconel 718 Nickel - xfafar tat-turbina tal-liga bbażati, il-ħin tat-tħin wieħed - huwa mnaqqas bi 30%, u l-istress residwu tal-wiċċ huwa mnaqqas b'50%.
Manifattura tal-Karozzi: Fil-proċess ta 'l-jonqos tal-blokka taċ-ċilindru, sandpaper tal-alumina taż-żirkonja jikseb ħruxija tal-wiċċ ta' RA0.2μM, li jnaqqas il-konsum tal-fjuwil tal-magna bi 2%.
Manifattura tal-moffa: Għal lustrar preċiż ta 'forom tal-azzar H13, sandpaper tal-alumina taż-żirkonja żżid l-effiċjenza tal-ipproċessar tal-wiċċ tal-mera b'40%, u tilħaq tleqqija ta' # 8000.
Tagħmir tal-enerġija: Fit-tħin tal-ħajt ta 'ġewwa tat-tubi tat-trasferiment tas-sħana tal-evaporatur tal-enerġija nukleari, sandpaper tal-alumina taż-żirkonja jsolvi l-problema tat-twebbis tax-xogħol fl-ipproċessar tal-materjal tal-istainless steel, u l-ħruxija tal-ħajt tat-tubu hija kkontrollata fi ħdan RA0.1μm.
Vi. Użu u Manutenzjoni: Metodi Xjentifiċi biex Ttawwal il-Ħajja tas-Servizz
Użu korrett u manutenzjoni huma ċ-ċwievet biex timmassimizza l-prestazzjoni ta 'sandpaper ta' l-alumina ta 'Zirconia:
1. Prinċipji ta 'għażla li joborxu:
Tħin oħxon (F36-F80): Neħħi l-iskala u l-ħjatat tal-weldjatura
Tħin fin (F120-F320): Livellar tal-wiċċ
Tħin Superfine (F400-F2000): Lustrar tal-Mera
2. Kontroll tal-pressjoni:
Huwa rrakkomandat li tuża pressjoni lineari ta '0.8-1.5N / cm². Pressjoni eċċessiva tikkawża li l-karta li joborxu ssir matt malajr, filwaqt li pressjoni insuffiċjenti tnaqqas l-effiċjenza tat-tħin.
3. Strateġija tal-Kooling:
Għal tħin niexef, uża tħin intermittenti u kessaħ għal 1 minuta kull 5 minuti. Għat-tħin imxarrab, uża l-ilma - Fluwidu li jaqta 'li jinħall b'konċentrazzjoni ta' 3-5%.
4. Regolamenti dwar il-Manutenzjoni:
Umdità tal-ambjent tal-ħażna inqas minn jew daqs 60%, temperatura 15-25 grad
Naddaf iċ-ċipep tal-wiċċ wara l-użu biex tevita grif minn oġġetti iebsa
Iċċekkja regolarment il-flatness tal-karta li joborxu. Ibdilha jekk id-deformazzjoni taqbeż 0.5mm.
Ibgħat l-inkjesta
