Għarfien ta 'materjali u proċessi ta' applikazzjoni għall-qtugħ ta 'roti tat-tħin

I. Fehim bażiku tal-qtugħ tar-roti tat-tħin

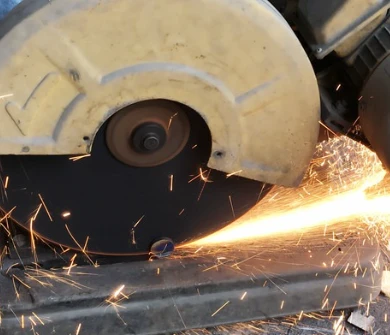

Qtugħ ta 'roti tat-tħin, bħala għodod ta' tħin indispensabbli fl-ipproċessar industrijali modern, għandhom struttura ċentrali magħmula minn brix, legatur u pori. Fil-qasam tad-dekorazzjoni arkitettonika, veloċità waħda - u doppju - Veloċità tat-tħin tar-roti tal-qtugħ tas-sewqan roti tat-tħin irqiq permezz ta 'muturi elettriċi, li tippermetti qtugħ rapidu u preċiż tal-profili tal-metall. Meta tieħu l-magna tal-qtugħ J3GY - LD-400A bħala eżempju, ir-rota tat-tħin tad-dijametru ta '400mm tagħha, li tħaddem fi 2800R / min, tista' faċilment tnaqqas 100 × 100 × 10mm angolu ta 'l-azzar u φ50mm azzar tond, b'vertalità tal-wiċċ tal-qtugħ li tilħaq standard ta' preċiżjoni ta '0.3mm / m.





II. Żvilupp storiku tat-tqattigħ tar-roti tat-tħin



  1.Il-Perjodu tal-Ġerminazzjoni: L-Applikazzjoni Primittiva ta 'Abrasivi Naturali (minn żminijiet preistoriċi sas-seklu 18)
      Is-sebħ tat-tħin fl-età tal-ġebla
Il-bnedmin bdew jużaw għodda tal-ġebel naturali għat-tħin fil-perjodu tas-soċjetà matriarkali, bħal assi tal-ġebel u għodda tal-għadam magħmula billi togħrok ġebel kontra xulxin, li kienu jintużaw għall-kaċċa, it-trobbija, u l-ħajja ta 'kuljum.
Iċ-Ċina kienet ikkontrollat ​​it-teknoloġija tal-ipproċessar ta 'ġebel naturali tat-tħin fl-era Neolitika. Pereżempju, is-6,000 - qodma tal-ġebel ta 'sena u pestles jinfetħu fis-sit tal-banpo fil-provinċja ta' Shaanxi, kif ukoll id-diski tal-ġada mitħuna fin mid-dinastija Shang, urew il-livell avvanzat ta 'tekniki ta' tħin antiki.
     Il-prototipi ta 'għodod tat-tħin mekkaniku tal-qedem
      Il-mitħna tal-ilma tad-dinastija tat-tramuntana Wei: Il-mitħna tal-ilma ivvintata minn Cui Liang għall-ipproċessar tal-qamħ immarkat il-pass inizjali lejn il-mekkanizzazzjoni tat-teknoloġija tat-tħin.
       Il-Multi - Disc Stone Mill tad-Dynasty Jin: Il-ħolqien ta 'Liu Jingxuan ta' tmienja - Disc Natural Stone Tħin mill-Effiċjenza tal-Ipproċessar imtejjeb.
      Il-Abrasivi miksija tad-Dinastija Yuan: In-nies Ċiniżi l-ewwel użaw il-gomma tas-siġar naturali biex iwaħħlu trab tal-qoxra mal-parċmina biex jagħmlu għodod ta 'frizzjoni, kważi fl-istess ħin mat-Taljani tul il-kosta tal-Mediterran li użaw tekniki simili.





2.Il-limitazzjonijiet u l-avvanzi ta 'brix naturali matul ir-rivoluzzjoni industrijali (tard is-seklu 18 sa tard is-seklu 19)

    Limitazzjonijiet ta 'Abrasivi Naturali
Bl-iżvilupp ta 'l-industrija, abrasivi naturali bħal Corundum u Topaz instabu li ma kinux biżżejjed minħabba l-produzzjoni limitata tagħhom u l-kwalità instabbli, li jagħmilha diffiċli li tissodisfa t-talbiet għall-ipproċessar ta' materjali ta 'ebusija għolja -.

    It-twelid ta 'abrażivi sintetiċi
Fl-1893, eż
Sussegwentement, ġie introdott il-brix sintetiku tal-Krundum, li ntemm id-dipendenza fuq brix naturali u jipprovdi lill-industrija b'għodda irħisa, stabbli u għolja - għodod tat-tħin tar-rendiment.



  3.Modernizzazzjoni Trasformazzjoni: Il-popolarizzazzjoni ta 'brix sintetiċi u innovazzjoni teknoloġika (kmieni 20 seklu sa nofs is-seklu 20)
    Iż-żieda tar-roti tat-tħin taċ-ċeramika
Fl-1877, il-Kumpanija Norton fl-Istati Uniti l-ewwel użat abrasivi naturali biex timmanifattura roti tat-tħin taċ-ċeramika, li ssaħħaħ b'mod sinifikanti l-eżattezza u l-effiċjenza tal-ipproċessar.
    Ir-roti tat-tħin taċ-ċeramika huma magħmula minn partiċelli taċ-ċeramika u legaturi, adattati għal veloċità għolja -} u tqal - applikazzjonijiet tat-tħin tad-dazju.
L-applikazzjoni tar-reżina u l-aġenti tat-twaħħil tal-metall
L-aġenti tat-twaħħil tar-reżina, minħabba l-flessibilità għolja tagħhom u t-tiġdid rapidu tal-qamħ, gradwalment saru mainstream, speċjalment għall-ipproċessar tal-materjal artab.
Ir-roti tat-tħin tal-aġent tal-metall tal-metall, bir-reżistenza qawwija tal-ilbies tagħhom, jintużaw f'qasam għoli ta 'proċessar ta' preċiżjoni -.



4. L-era ta 'prestazzjoni għolja: skoperti u applikazzjonijiet ta' materjali superhard (nofs is-seklu 20 biex tippreżenta)
    Ir-Rivoluzzjoni tal-Abrasivi tas-Superhard
     Roti tat-tħin tad-djamanti: Bħala l-aktar materjal diffiċli, ir-roti tat-tħin tad-djamanti jintużaw ħafna fl-elettronika, apparat mediku, u oqsma oħra. L-ebusija eċċellenti tagħhom tista 'testendi l-ħajja tal-għodod tal-qtugħ u żżid ir-rata tat-tneħħija tal-materjal.
      Roti tat-tħin tan-nitruri tal-boron kubiku (CBN): Adattat għat-tħin ta 'materjali tal-ħadid bħall-azzar imwebbes u l-ħadid fondut, huma ta' valur sinifikanti fl-industriji aerospazjali u tal-karozzi.
   Disinn ta 'roti tat-tħin strutturati
Biex jiġu indirizzati l-problemi ta 'forza ta' tħin għolja u temperatura għolja fir-roti tradizzjonali tat-tħin, ġew proposti roti tat-tħin strutturati (bħal dawk b'uċuħ skanalati jew imtaqqba).
Billi jottimizzaw id-disinn strutturali, ir-roti strutturati tat-tħin inaqqsu l-forza tat-tħin, temperatura baxxa, u jtejbu b'mod sinifikanti l-kwalità tal-wiċċ tal-biċċiet tax-xogħol.







Iii. Proċessi ta 'manifattura ta' preċiżjoni

Il-prestazzjoni tar-roti tat-tħin hija ddeterminata minn tliet fatturi ewlenin: karatteristiċi li joborxu, proporzjon tad-daqs tal-naqal, u t-tip ta 'bond. Reżina - roti tat-tħin marbuta (b) jiddominaw fl-ipproċessar ta 'ligi iebsa minħabba l-awto eċċellenti tagħhom - proprjetajiet ta' tqaxxir; Filwaqt li l-metall - roti tat-tħin marbuta (m) huma adattati għal tħin tqil - dmir grazzi għar-reżistenza tal-ilbies superjuri tagħhom. L-għażla tad-daqs tal-naqal taffettwa direttament il-ħruxija tal-wiċċ tal-materjal ipproċessat; Pereżempju, W20 Micro - roti tat-tħin tal-grit jistgħu jiksbu finitura mera bi ħruxija tal-wiċċ ta 'RA0.2μm.







Iv. Sistema ta 'Speċifikazzjoni ta' Operazzjoni ta 'Sigurtà

    Installazzjoni u spezzjoni: Tektek bil-mod in-naħa tar-rota tat-tħin bil-martell tan-najlon. Ħoss ċar ma jindika l-ebda xquq. Id-dijametru tal-chuck għandu jkun xejn inqas minn wieħed - it-tielet tar-rota tat-tħin, u kuxxinett artab ta '2mm oħxon għandu jkun installat.
Apparat protettiv: L-angolu tal-ftuħ tal-kopertura protettiva m'għandux ikun aktar minn 125 grad. Il-wisa 'tal-gwardja taċ-ċippa għandha taqbeż iċ-ċirku ta' barra tar-rota tat-tħin b'20mm. Id-distakk bejn il-parentesi aġġustabbli u l-biċċa tax-xogħol m'għandux ikun aktar minn 3mm.
 Operazzjoni tabù: It-tħin tal-ġenb huwa prohibited. Li topera direttament quddiem ir-rota tat-tħin huwa pprojbit. L-użu ta 'roti tat-tħin niedja huwa pprojbit.





V. Punti ewlenin għall-manutenzjoni u l-kura

    Spezzjoni ta 'kuljum: Qabel l-użu, żgura li r-rota tat-tħin ma jkollhiex xquq radjali (sejbien bil-metodu penetrant taż-żebgħa), u l-istorbju operattiv huwa inqas minn jew daqs 85 dB.
   Ċiklu ta 'dressing: Ir-roti tat-tħin tar-reżina jeħtieġ li jkunu liebsa bil-pinna tad-djamanti wara l-ipproċessar ta '500 biċċa. Għal roti tat-tħin tal-metall, huwa rrakkomandat elettrolitiku f '- dressing tal-proċess.
   Speċifikazzjonijiet tal-ħażna: Aħżen f'ambjent b'umdità relattiva ta 'inqas minn jew daqs 60%, toqgħod vertikalment biex tevita d-deformazzjoni, u żomm ir-roti tat-tħin tal-gomma' l bogħod minn sustanzi żejtnija.
